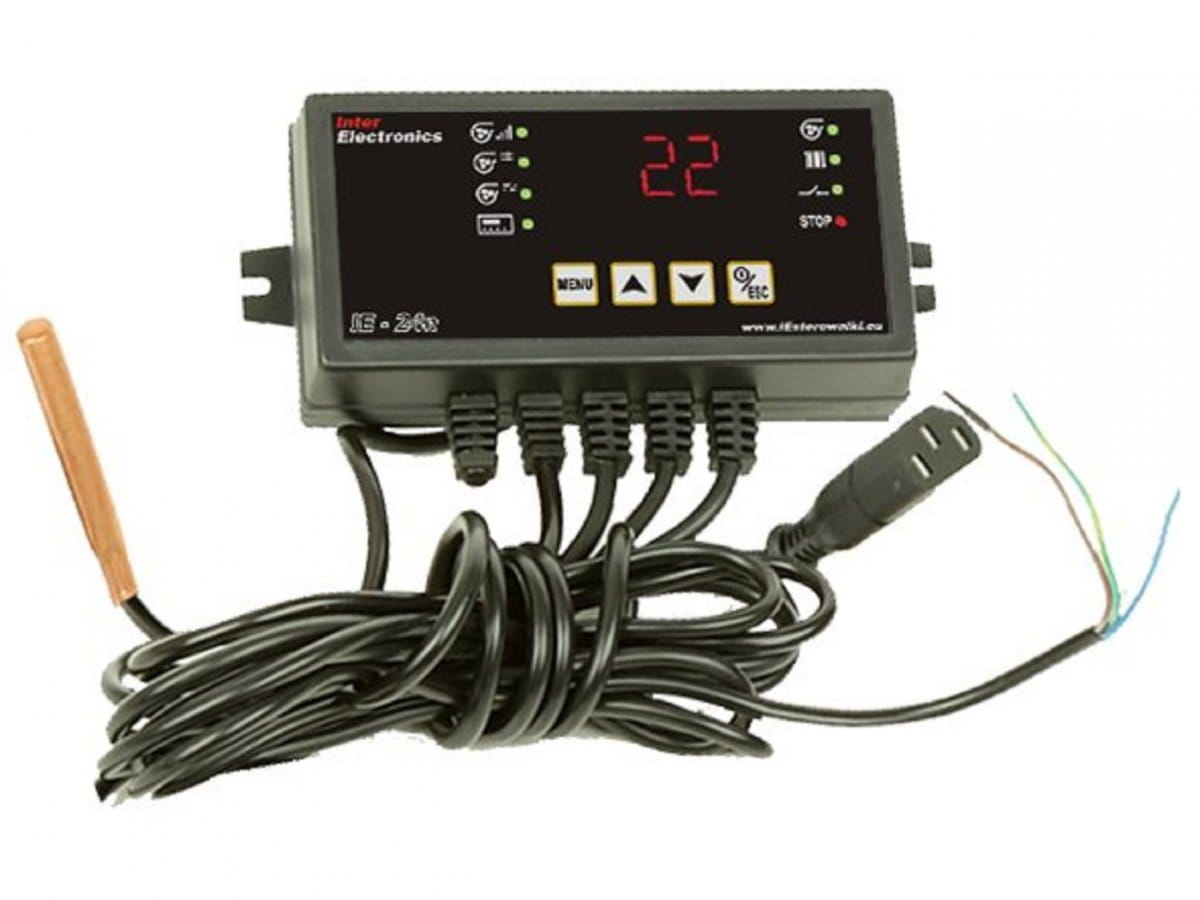

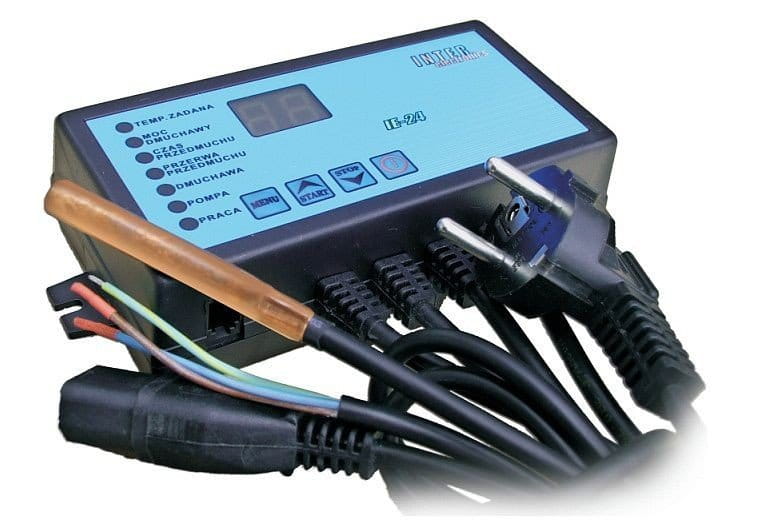

Sterownik IE-24 do kotłów centralnego ogrzewania ze sterowaniem proporcjonalnym i dodatkowym

wejściem na regulator pokojowy

STEROWNIK WSPÓŁPRACUJE Z KAŻDĄ DMUCHAWĄ

Mikroprocesorowy regulator " IE-24 " przeznaczony jest do sterowania nadmuchem i pompą obiegu wody w kotłach na paliwa stałe w otwartych instalacjach C.O. Jego zadanie polega na utrzymaniu na kotle temperatury zadanej za pomocą płynnej regulacji obrotów dmuchawy, wykonuje przedmuchy kotła w celu usunięcia nadmiaru gazów powstałych w procesie spalania i zabezpiecza instalację C.O. przed zagotowaniem wody. Regulator wyposażony jest w algorytmy regulacji pozwalające na oszczędności paliwa. Sterownik posiada możliwość programowania: przedmuchów, maksymalnych i minimalnych obrotów dmuchawy, temperaturę załączenia pompy obiegowej, temperaturę zadaną. Szereg tych funkcji pozwala dopasować sposób sterowania do konstrukcji kotła, rodzaju i jakości paliwa.
Regulator posiada niezależne dodatkowe zabezpieczenie termiczne, które bezwzględnie odcina obwód wentylatora gdy temp. kotła przekroczy 90*C. Zabezpieczenie termiczne umieszczone jest w rurce miedzianej razem z czujnikiem temperatury co gwarantuje że na termiku zawsze będzie taka temperatura jak na kotle.

Dodatkowo regulator wyposażony jest w funkcje tj:

Pamięć funkcji podczas braku zasilania w przypadku braku zasilania wszystkie funkcje ustawione przez użytkownika zostają zapamiętane

Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na 10sekund.

Anty zamarzanie zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 7*C.

Kontrola błędnych ustawień przedmuchów funkcja ta zabezpiecza dodatkowo kocioł przed przegrzaniem, uaktywnia się wówczas gdy temp. na piecu wzrośnie o 5*C powyżej temp. zadanej. Przedmuchy są wykonywane według specjalnego algorytmu by nie dopuścić do dalszego wzrostu temperatury.

Histereza kotła funkcja ta zapobiega ciagłemu załaczaniu i wyłaczaniu sie dmuchawy np. w przypadku gdy temp. będzie się wahać pomiędzy 50*C, a 49*C. Histereza jest to różnica pomiędzy temperaturą zadaną, a temperaturą powrotu do trybu pracy np.: gdy temperatura zadana ma wartość 50*C, a histereza wynosi 2*C, przejście w cykl podtrzymania nastąpi po osiągnięciu temperatury 50*C, natomiast powrót do cyklu pracy nastąpi po obniżeniu się temperatury do 48*C. Histerezę można ustawiać od 1*C do 5*C.
Wyłączenie przedmuchów wybierając w opcji czas przedmuchu wartość "0" wyłączamy całkowicie przedmuchy.
Temp. załączenia pompy c.o. - możliwość ustawienia temp. przy której nastąpi załączenie pompy. W przypadku gdy jedna pompa c.o. obsługuje zasobnik ciepłej wody użytkowej jak i instalację c.o. wskazane jest by temp. wyłączenia pompy wynosiła ok. 45*C zapobiega to wychładzaniu wody w bojlerze gdy piec wygasa.

Sterownik wyposażony jest w bogate MENU SERWISOWE posiada takie funkcje jak:
CZAS ROZPALANIA
CZAS WYGASZANIA
REGULACJA PIERWSZEGO BIEGU DMUCHAWY
CZAS ROZPĘDZANIA DMUCHAWY PODCZAS ROZPALANIA
HISTEREZA POMPY C.O.
CZAS ROZPĘDZANIA DMUCHAWY PODCZAS PRZEDMUCHÓW
USTAWIENIE TEMP. ALARMU

W przypadku uszkodzenia czujnika sterownik wyłącza dmuchawę i załącza pompę c.o. by zapobiec przegrzaniu kotła!!

    Etykieta frontowa sterownika jest taka sama jak stosuje się w elektronice przemysłowej. Miejsca klawiszy posiadają przetłoczenia i specjalne wzmocnienia.

    SPECYFIKACJA TECHNICZNA:

Zasilanie  230V 50Hz
Zakres pomiaru temperatury     0 - 99*C
Zakres regulacji temperatury     30 - 85*C
Temp. załączenia pompy c.o.
    20 - 60*C
(zakres w pełni regulowany)
Dokładność i rozdzielczość pomiaru     1*C
Alarm temperatury     60-90*C
Wydajność dmuchawy     1 - 10 biegów
Histereza załączenia pompy     1 - 10*C
Praca przy temp. otoczenia     0 - 45*C
Maksymalne obciążenie wyjść     Pompa 200W
Dmuchawa 200W dla cos(fi)=1
Pamięć funkcji podczas braku zasilania
Funkcja ANTY ZAMARZANIOWA zapobiega zamarznięciu wody w instalacji C.O.
Sygnalizacja pracy regulatora     Diody + wyświetlacz
Funkcja zabezpieczająca przed przegrzaniem kotła (niezależne zabezpieczenie termiczne temp. zadziałania 90*C +/-3*C)
Załączanie procedury chroniącej przed przegrzaniem kotła     Powyżej 50-95*C wyłączenie dmuchawy + sygnalizacja dźwiękowa i załączenie pompy
Zabezpieczenie elektryczne     Bezpiecznik 1,6A
Pobór mocy     Max 2W
IP     30
Klasa     I

Regulator wyposażony jest w następujące wyprowadzenia

Odpowiednie okablowanie sterownika ułatwia jego montaż:

* Kabel zasilający zakończony wtyczką o długości ~150cm

* Kabel dmuchawy zakończony wtyczką o długości ~40cm

* Kabel czujnika temperatury o długości ~60cm

* Kabel zasilania pompy c.o. ~150cm .

* Wejście regulatora pokojowego ma postać złącza RJ11

GWARANCJA PISEMNA 30 MIESIĘCY
